Y型圈密封件的應用
來源：廣東東晟密封科技有限公司更新時間：2016-10-01

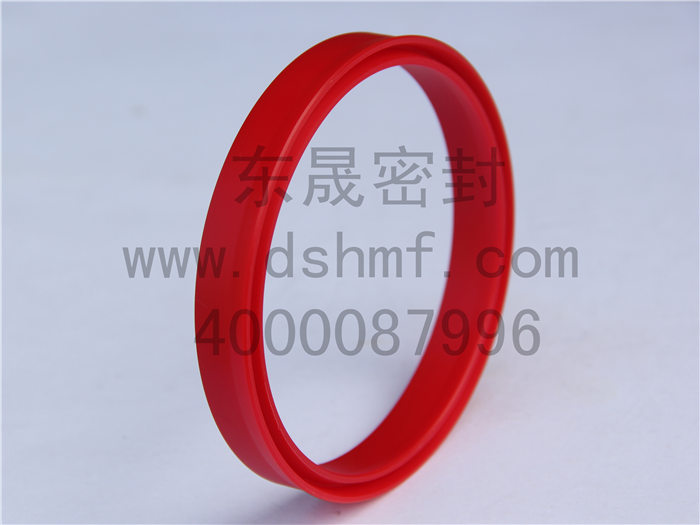

Y型圈密封件的應用
安裝Y型圈密封件時，唇口一定要對著壓力高的一側，才能起密封作用。
為了防止在高壓狀態下，Y型密封圈的根部因材質塑性變形而被擠入密封耦合面的間隙，故應控制滑移耦合件間的配合間隙δ的大小。對于工作壓力大于16MPa的Y形密封圈，為保證其使用壽命，防止密封圈的根部被擠入配合間隙，應在密封圈根部處安裝擋圈。
為了防止Y型圈密封件在往復運動過程中出現翻轉、扭曲等現象，即要保持Y型圈密封件運動平穩性，可在Y形密封圈的唇口處設置支承環。
支承環上開有均布的導流小孔，以利于壓力介質通過小孔作用到密封圈唇邊上，撐開雙唇，保持Y型密封圈的正確動態姿勢，保證其良好的密封性能。
安裝Y型圈密封件時，唇口一定要對著壓力高的一側，才能起密封作用。
為了防止在高壓狀態下，Y型密封圈的根部因材質塑性變形而被擠入密封耦合面的間隙，故應控制滑移耦合件間的配合間隙δ的大小。對于工作壓力大于16MPa的Y形密封圈，為保證其使用壽命，防止密封圈的根部被擠入配合間隙，應在密封圈根部處安裝擋圈。
為了防止Y型圈密封件在往復運動過程中出現翻轉、扭曲等現象，即要保持Y型圈密封件運動平穩性，可在Y形密封圈的唇口處設置支承環。
支承環上開有均布的導流小孔，以利于壓力介質通過小孔作用到密封圈唇邊上，撐開雙唇，保持Y型密封圈的正確動態姿勢，保證其良好的密封性能。
對于寬型Y型密封圈，其截面的寬度為高度的二倍或二倍以上。這種密封圈不會在溝槽里產生翻轉、扭曲，可不安裝支承環。
