V型密封圈裝置由支撐環、密封圈、壓環三個部件組成。V形密封圈的標準夾角為90°，特殊場合也用到60°。東晟君支承環是支承V形密封圈的重要部件，其斷面厚而結實、尺寸、凹形角和V形密封圈相同（90°）或稍大，使密封圈安放穩定。

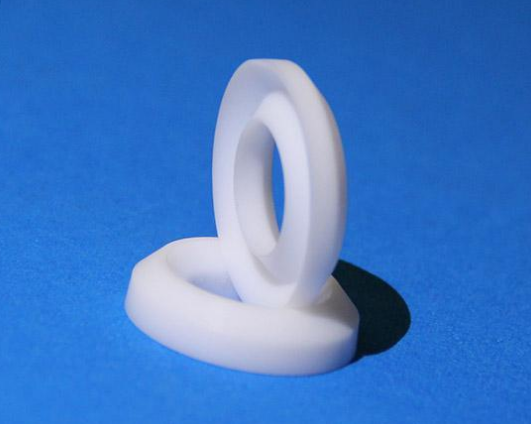

聚四氟乙烯V型密封圈

v型組合密封圈主要常見的形式可以分為，壓環、支承壓等，按材料分可以分為夾布橡膠V形圈、橡膠或塑料V形圈等。不同的密封材料都有它的特點和工作工況。

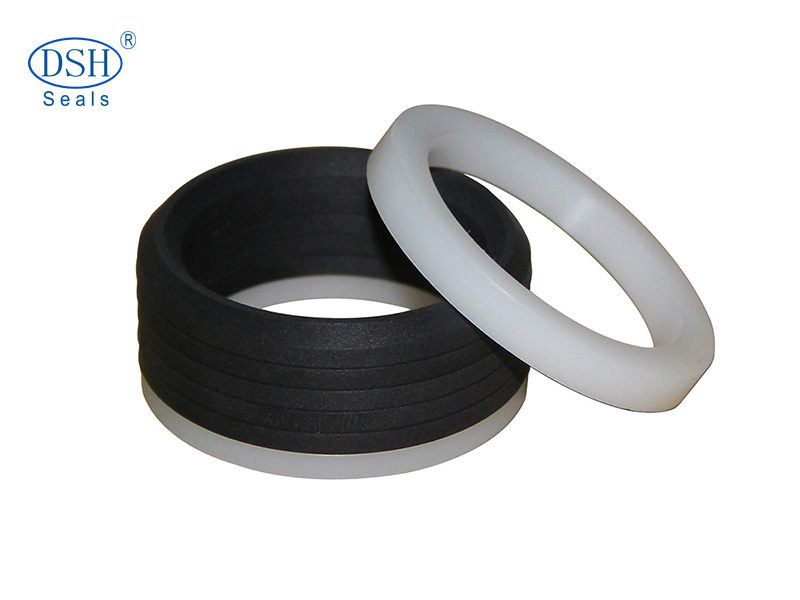

丁腈橡膠和氯丁橡膠v型組合密封圈

一、密封材料：（形式篇）

1.壓環常見的密封材料都有：丁腈夾布、氟膠夾布、尼龍、聚四氟乙烯；

2.支承環常見的密封材料都有：丁腈夾布、氟膠夾布、尼龍、聚四氟乙烯。

二、密封材料：（材料篇）

1.夾布橡膠V形圈常見的密封材料都有：丁腈夾布、氟膠夾布；

2.橡膠或塑料V形圈常見的密封材料都有：丁腈橡膠、氟橡膠、聚四氟乙烯

三、密封材料特點介紹：

V形圈的材料以丁腈橡膠和氯丁橡膠常用，橡膠用于對水和空氣的密封，丁基橡膠用于不燃性液壓油和磷酸酯系液壓油。氯橡膠用于各種化學品和高溫。當要求耐磨時，用聚氨酯橡膠。夾織物橡膠也是V形圈常用材料，其特點是增加密封圈的剛度和強度，防止發生膠料擠出，間隙咬傷現象，使之適用于高壓。

同時，在磨損過程中，橡膠先于織物產生磨損，當接觸壓力大的部位擴展，這樣整個密封面的磨損趨于均勻，而摩擦卻沒有明顯變化。但是，夾織物橡膠密封圈的唇容易把滑動面上的油膜刮去，故潤滑性比較差。 壓環和支承環一般有較硬的膠布?jí)褐贫?，支承環有時也用硬塑料壓制。
