橡膠密封圈中的支承環結構及規格表

來源：廣東東晟密封科技有限公司 - kexinshenghuo.cn更新時間：2017-02-28

往復運動橡膠密封圈中的支承環的標準結構圖（圖1）及尺寸公差規格表（表1）。東晟密封件告訴您以下的標準結構圖及尺寸規格表，請參考<G/B10708.2-2000往復運動橡膠密封圈結構尺寸系列第2部<分雙向密封橡膠密封圈。

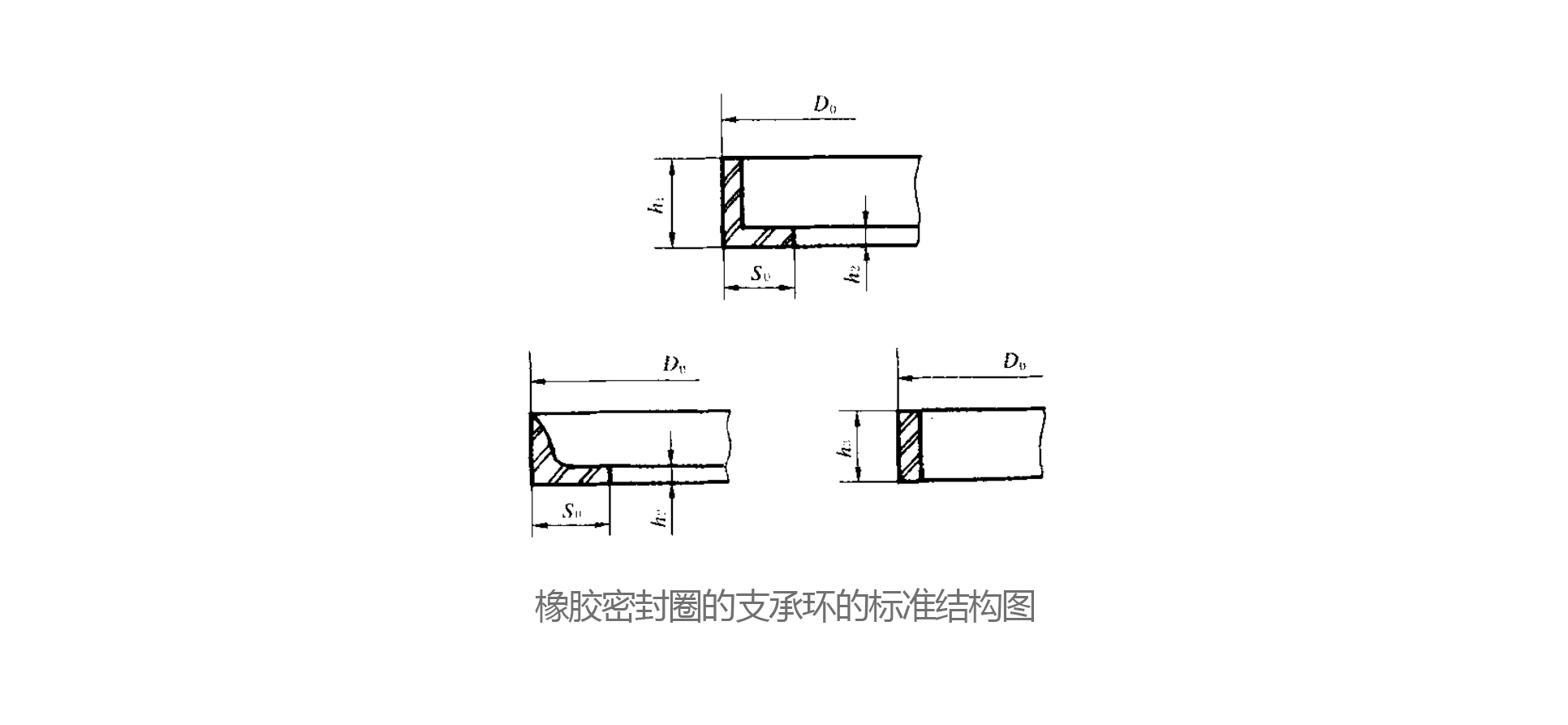

一、橡膠密封圈的支承環的標準結構圖

橡膠密封圈的支承環的標準結構圖

二、橡膠密封圈的支承環的尺寸公差規格表（表1）單位mm

D	d	L	外徑		寬度		高度
D	d	L	D0	極限偏差	S0	極限偏差	h1	h2	h3	極限偏差
25	17	10	25	0 0.15	4	0 -0.40	5.5	4.5	4
32	24		32
40	32		40
25	45	12.5	25	0 0.18	5
32	22		32
40	30		40
50	40		50
56	46		56
63	53		63
50	35	20	50	0 -0.22	7.5		6.5		5
56	44		56
63	48		63
70	55		70
80	65		80
90	75		90
100	85		100
110	95		110
80	60	25	80	0 -0.26	10		8.3	2	6.3
90	70		90
100	80		100
110	90		110
125	105		125
140	120		140
160	140		160
180	160		180		12.5		13		12
125	110	32	125
140	115		140
160	135		160
180	155		180
200	170	36	200	0 -0.35	15	0 -0.12	15.5		12.5	+0.120
220	190		220
250	220		250
280	250		280
320	290		320
360	330		360
400	360	50	400	0 0.50	20	0 -0.15	20	4	16	+0.15 0
450	410		450
500	450		500

密封環 活塞密封環
