機械液膜密封的“膜壓分布”是在密封端面之間建立了膜壓分布，東晟密封告訴您最典型的結構就是上游泵送機械密封通過端面螺旋槽之間起的作用了。

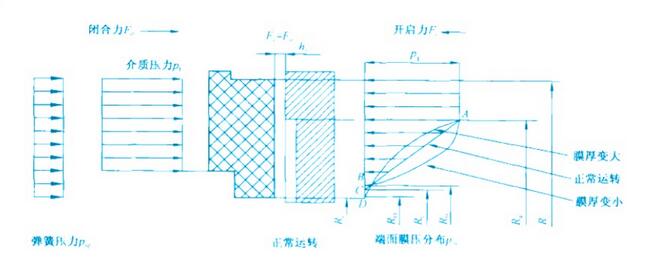

有圖有真相：圖1我們分析一下什么叫機械液膜密封端面膜壓分布產生及作用：

一、在正常工作環境之下，密封壩區（即R_o-R_g區域）的膜壓均勻分布，其值等于被密封介質的壓力P_f；而密封槽堰區的壓力分布如曲線圖所示的AC線，由內徑到槽根部（R_g-R_i區域之間）是可以逐漸增加的，對應壓力為零時的端面半徑為R_c。

零泄漏上游泵送機械密封密封端面間隙膜壓分布曲線圖

二、如果端面間隙增大時，密封壩區（即R_o-R_g區域）的膜壓均勻分布，其值等于被密封介質的壓力P_f；而密封槽堰區的壓力分布如曲線圖所示的AD，由內徑到槽根部仍是逐漸增加的，但小于曲線圖AC所對應的值，即流體膜開啟力變小，對應壓力為零時的端面最小半徑為R_D，其值大于密封端面內徑的R_i。

三、如果端面間隙減小時，密封壩區（即R_o-R_g區域）的膜壓仍為均勻分布，但其實值等于被密封介質的壓力為P_f；而密封槽堰區的壓力分布如曲線圖所示AB的一樣，由內徑互槽根部仍是逐漸增加的，但大小于曲線圖的所示AC所對應的值一樣，即便流體膜開啟力變大了，對應的壓力為零時的端面半徑為R_g，但其值亦大于密封端面內徑的R_i。

以上我們總結了一個道理來，不管是在何種的介質工作環境之下，只要端面膜壓為零時，所對應的半徑均大于或等于端面的最半徑的R_i，這樣的話，就能保證實現零泄漏密封功能（性能）。
