標準軸用旋轉方形密封圈DRS的溝槽表面加工及規格表？
來源：廣東東晟密封科技有限公司 - kexinshenghuo.cn更新時間：2017-08-25

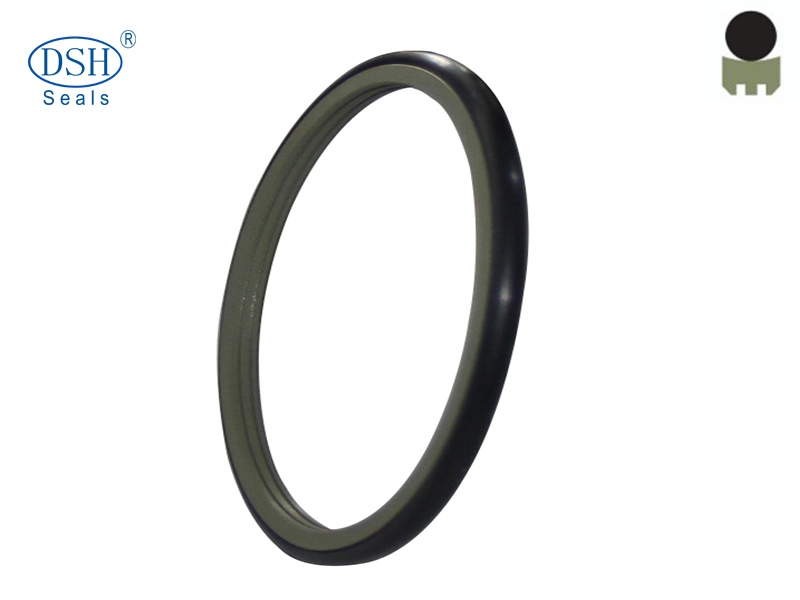

先來普及一下，什么是軸用旋轉方形密封圈俗稱油封（oil seal）。由一個填充聚四氟乙烯滑動密封環和一個橡膠O型密封圈組合而成的，截面呈現出方形的軸用動態密封，它是安裝在旋轉軸和靜止件之間，用于密封潤滑油外泄和防止外界塵土、雜物侵入設備內部的動密封元件。
下面我就好好來簡單的講述一下標準軸用旋轉方形密封圈DRS的溝槽表面加工方式及部分密封圈油封規格表（表1、表2）。
一、表1-標準軸用旋轉方形密封圈DRS的油封規格表：
|
尺寸范圍 |
底徑 |
寬度 |
極限間隙S max |
圓角 |
O型密封圈載徑 |
安裝倒角 |
|
|
軸徑d f8/h9 |
D1h9 |
L+0.2 |
10MPa |
20MPa |
r1 |
d2 |
C |
|
6-18.9 |
d+4.9 |
2.20 |
0.15 |
0.10 |
0.40 |
1.78 |
2 |
|
19-37.9 |
d+7.5 |
3.20 |
0.20 |
0.15 |
0.60 |
2.62 |
2.5 |
|
38-199.9 |
d+11.0 |
4.20 |
0.25 |
0.20 |
1.00 |
3.53 |
3.5 |
|
200-255.9 |
d+15.5 |
6.30 |
0.30 |
0.25 |
1.30 |
5.33 |
5 |
|
256-649.9 |
d+21.0 |
8.10 |
0.30 |
0.25 |
1.80 |
7.00 |
6.5 |
|
650-999.9 |
d+28.0 |
9.50 |
0.45 |
0.30 |
2.50 |
8.40 |
7.5 |
二、表2-標準軸用旋轉方形密封圈DRS的油封規格表：
|
光潔度 |
Rtmax(μm) |
Ra(μm) |
|
油封滑動表面 |
≤1.6 |
0.1-0.3 |
|
油封溝槽底面 |
≤6.3 |
≤1.6 |
|
油封溝槽側面 |
≤15 |
≤1.6 |
了解更多軸用旋轉方形密封圈DRS油封規格表的問題，就在東晟密封件廠家批發網哦！
